銷盤球盤立式耐磨檢驗儀

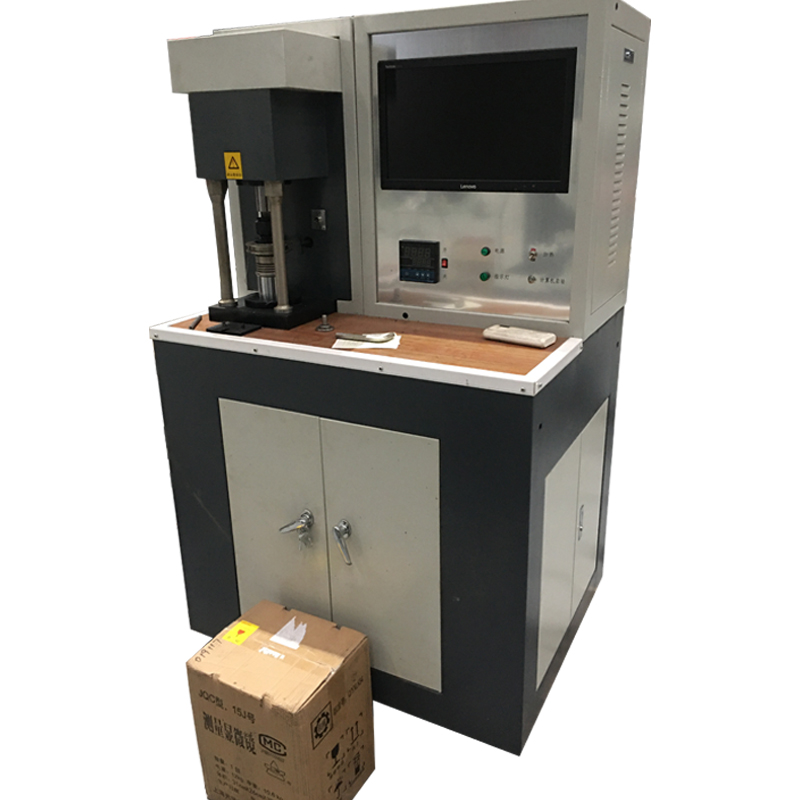

銷盤球盤立式耐磨檢驗儀產品介紹 銷盤球盤立式耐磨檢驗儀微機控制立式萬能摩擦磨損試驗機主要以滑動、滾動和復合摩擦形式，在較低的接觸壓力下，選擇不同的摩擦副形式，用于評定潤滑油、潤滑脂的長時抗磨損性能，以及金屬材料的摩擦磨損性能。MMW-1摩擦磨損試驗機配有四球、銷盤、止推圈等三種摩擦副，根據用戶需求可提供球盤、球-三片、銷-三柱、模擬凸輪、齒輪等多種摩擦副形式。MMW-1可以測定摩擦力矩，計算摩擦系數，連接計算機，記錄溫度-時間曲線、摩擦系數-時間曲線。該機配有高精度測量裝置，可測量摩擦副磨斑尺寸，或?qū)崿F(xiàn)摩擦副磨斑的計算機屏幕顯示、測量和記錄 。
銷盤球盤立式耐磨檢驗儀工作原理
1. 接通電源，檢查電源是否正常，若正常，進行第二步操作，若不正常，檢查供電電源及強電板上的空氣開關是否已接通。
2. 查看主軸軸旋轉方向是否正確,該MMW-1微機控制立式摩擦磨損試驗機的主軸不可逆轉,既從上往下看是主軸為順時針旋轉。
3. 安裝試樣，具體安裝方式可參照。
4. 試樣安裝完畢，將上試樣夾頭鑲在主軸下端錐孔內，旋緊拉桿，下試樣放入試樣座相應位置，手動旋轉滾花螺釘，讓下導向主軸上升，使上下摩擦副相互接近。
5. 選擇試試驗驗方法，進行參數設定，調整加載速度，按下自動加載按扭，試驗力值穩定后，按下開始按扭試驗開始。
6.當做高溫長時四球磨損試驗時，應將高溫油盒安裝至試驗副盤上之后接通溫度控制器電源。當溫度快要到達設定溫度時，手動旋轉滾花螺釘，使下導向軸上升，讓油盒上升到接近彈簧夾頭位置，進行參數設置，繼續升溫過程中使用自動控制模式達到設定力值。當溫度到達設定溫度之后，按下開始按扭，試驗開始。（溫度設定參數已完成，不必改變其中的參數）。
7. 試驗結束后，將試驗力設為“零”，系統會自動卸載；或點下手動加載，將控制條向左拉。當試驗力下降到“零”時，點擊停止按扭，手動旋轉滾花螺釘，使導向主軸下降，取下試樣，分析試驗結果。 銷盤球盤立式耐磨檢驗儀主要技術規格及技術參數 2.1法向加載：0.1-20N 2.2法向加載，并可實現試驗力的長時保持； 2.3 法向力值控制精度：±0.5% 2.4溫度控制范圍：-20°-100℃,紅外非接觸測量方式；（選配） 2.5工裝夾持范圍:33-160mm,可調 2.6 銷工位數： 3個 2.7 主軸轉速：0.1-1200r/min 2.5可連續長時間運轉，機器噪音≦40dB; 2.7運轉過程中產生的數據，如摩擦力、往復頻率、往復振幅，載荷波動、試樣溫度等均由計算機進行采集和進行實時處理，以數據圖表形式給出試驗結果，在同一時間坐標下采用不同顏色給出：載荷-時間、摩擦系數-時間、溫度-時間、位移-時間四條曲線，并可轉換成相應的“參數-路程曲線"，在計算機屏幕上實時顯示。所有數據由計算機記錄存盤，以供查閱和打印，數據可轉換成Excel格式。 標簽： 銷盤球盤立式耐磨檢驗儀
|
